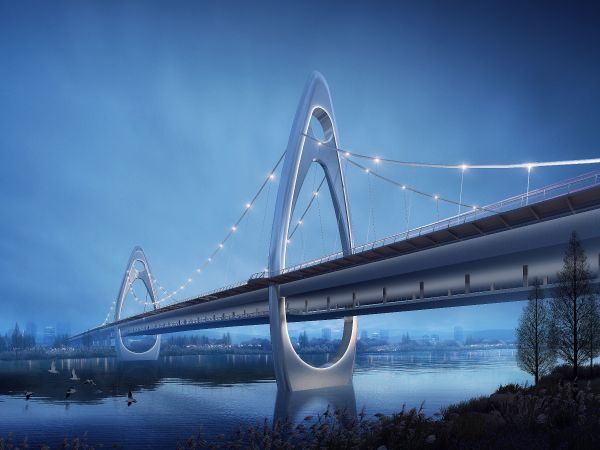

    豐城市紫云大橋新建工程項目路線全長約4.0公里（不含跨鐵），線路內重點為跨徑460m（60+80+180+80+60）雙塔雙索面組合梁自錨式懸索橋，陸上引橋上部結構采用跨度34.5-64m組合鋼板梁，水中引橋采用跨度46-84m雙邊箱組合梁，平行匝道采用跨度36m鋼板組合梁，立交匝道采用18.6-24m鋼筋混凝土箱梁，梯道橋采用鋼筋混凝土Π形梁，坡道橋采用鋼箱梁和鋼筋混凝土Π形梁，地面跨玉龍河橋采用17.5m鋼筋混凝土雙T梁，路基包括新建贛江北岸主線橋梁落地點共134m，改造贛江南岸的劍邑大道路段、現狀紫云大道地面輔路機動車道、及紫云大道兩側地面街坊輔路等共2614.4m。主要工程量：樁基879根，混凝土11.9萬m3，鋼筋2.4萬t，鋼絞線485.6t，鋼梁3.65萬t，鋼塔2019.8t，主纜503.8t，80mm改性瀝青混凝土9.06萬㎡，填方2.3萬m3，挖方2251 m3，級配碎石5.1萬㎡，水泥穩定土基層5.5萬㎡，預制橋面板2527塊。
